Triax OTX 1310 SAT FO Headend Kit

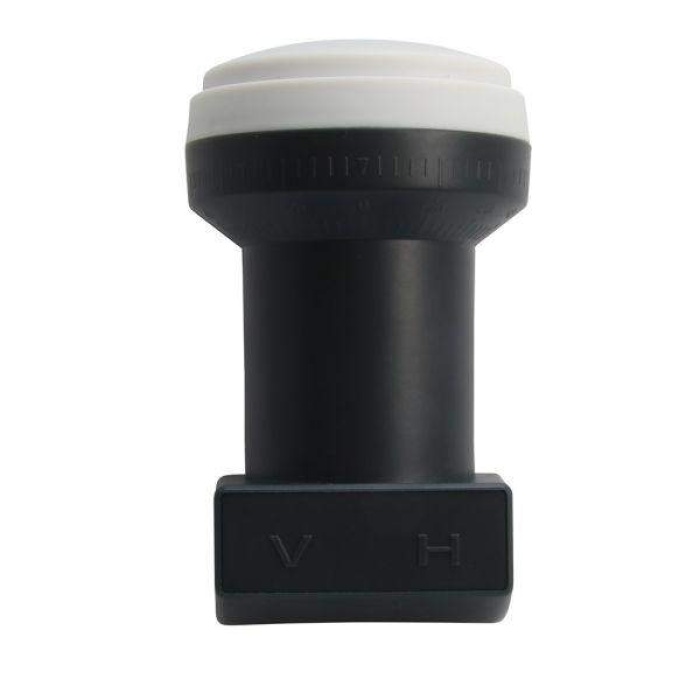

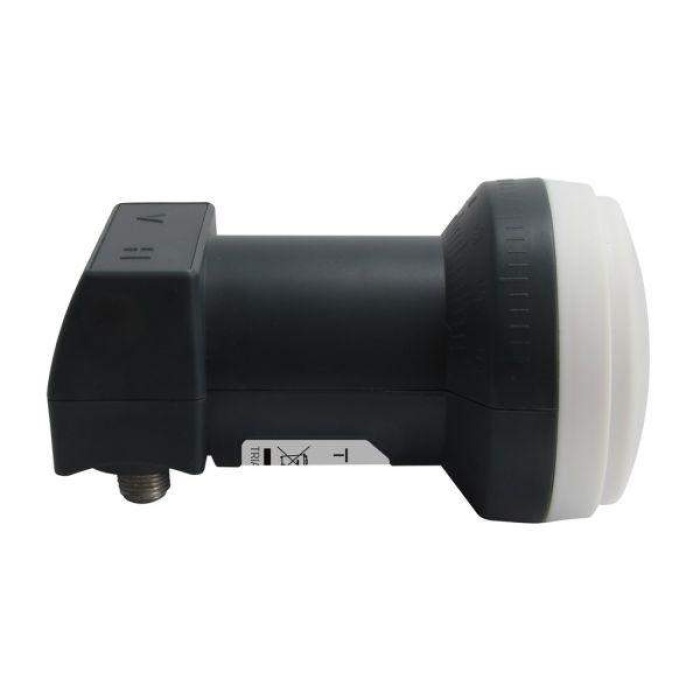

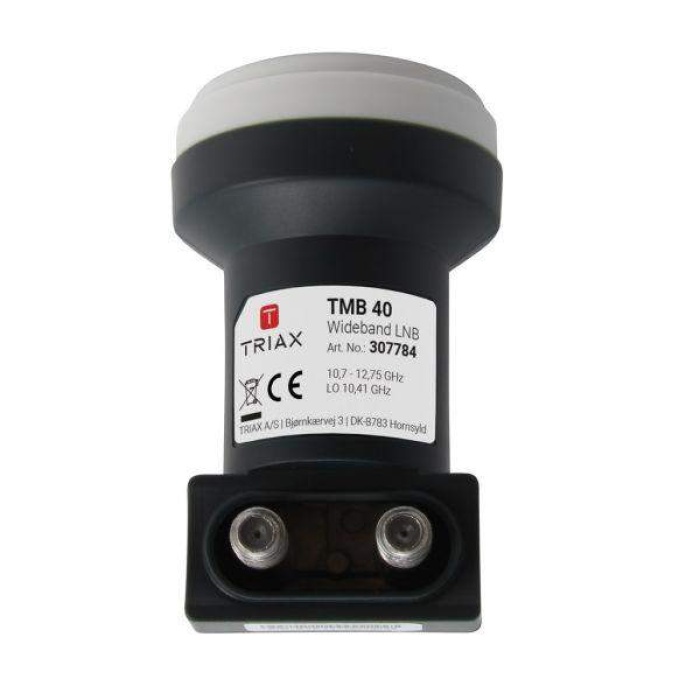

OTX 1310 SAT Fiber Optik Headend Kiti, duvar prizli PSU dahil Geniş Bant LNB TWB 40 ve OTX 1310 SAT FO Vericiden oluşur. Bu başlık, karasal yayın kanallarıyla birleştirilmiş dikey ve yatay SAT geniş bantlarının bir fiber optik (FO) ağı üzerinden çok sayıda bina ve eve dağıtılmasını sağlar.

TWB 40, 85...120cm çapında bir çanak üzerine kurulmalıdır. OTX verici ünitesi kapı içine veya dışına monte edilebilir. Direğe montaj için özel bir braket OTX-MB (307789) olarak sipariş edilebilir.

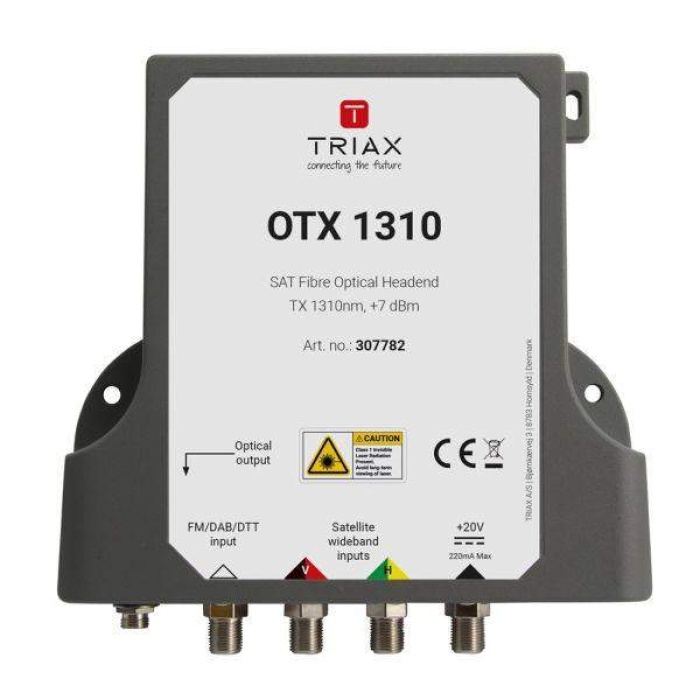

OTX Verici, Geniş Bant LNB'den gelen dikey ve yatay SAT-IF sinyal kablolarına bağlanmak için iki koaksiyel RF girişine sahiptir. LNB, V-portundan (+12V) ve H-portundan (+20V) sağlanan voltajdır. Lütfen dikkat: LNB TWB 40, yalnızca DC beslemesi için V-portunu kullanır. OTX Verici biriminin kendisi, SAT-IF H ve V bantları için frekans yığınlayıcıdan ve TER bandından ve lazer vericiden oluşur. OTX FO Headend, TRIAX optik yeniden dönüştürücüler TVQ 06, TVC 06 ve TOM 08 M/S'nin doğrudan bağlanabileceği 32 ana hatta kadar optik bölmeli bir PON'u (Pasif Optik Ağ) çalıştırabilir.


OPTICAL CHARACTERISTICS

Optical output level (nom. @ 25 °C)	8 dBm
Optical budget for PON (max.)	19 dB
Optical splitting in PON (max.)	32
Optical cabletype	Single-mode

CHARACTERISTICS

LNB type	Coaxial Wideband
Wavelength	1310 nm
Laser class	1M
Reception frequency range	10.7 - 12.75 GHz
Reception polarization	horizontal & vertical
L.O. frequency, vertical	10,41 GHz
L.O. frequency, horizontal	10,41 GHz
TER input level range DTT @ 6 transponders	70 dBµV
LNB feed voltage (through SAT-IF input)	via V port +12 VDC

CONNECTORS

Connector IN	F-female "H" + F-female "V"
Connector TV	F-female "TER"
Connector DC	F-female "+20V"
Connector Optical	FC/PC "OUT"

ELECTRICAL

Impedance

75 Ω

FREQUENCY RANGE

Frequency range SAT	290...2340 MHz
Frequency range TER	87,5...694 MHz

OPERATIONAL

TER feed voltage (through TER input)	12 VDC
AC Supply voltage	100...240 VAC
DC Operating voltage	20 VDC
DC Current consumption	(incl. WB LNB) 350 mA
PSU/adapter INFO	Incl. Euro Plug (CEE 7/17)

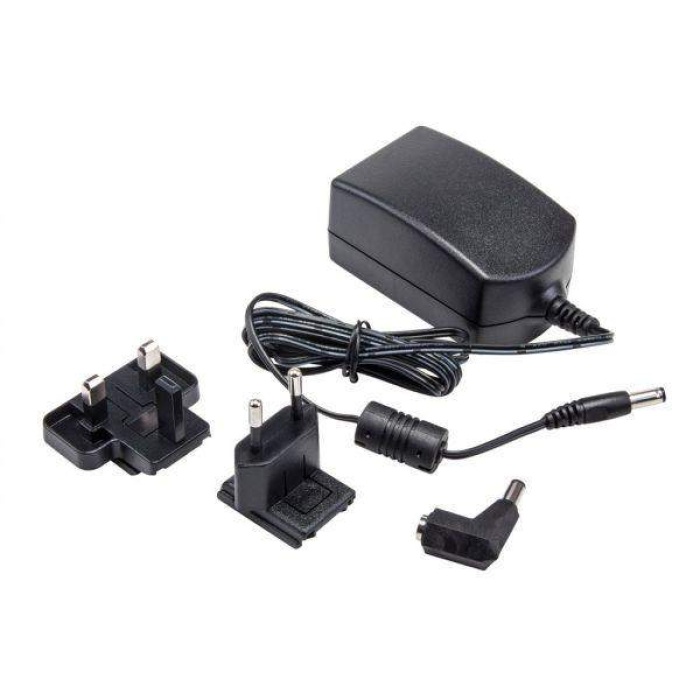

PSU/adapter Art number	incl. TPS323-20Vdc/1.2A (307657)
Weather Proof Rating	IP 54 (LNB and OTX unit)
